手机后盖安装 案例分析
发布时间:2024-08-06

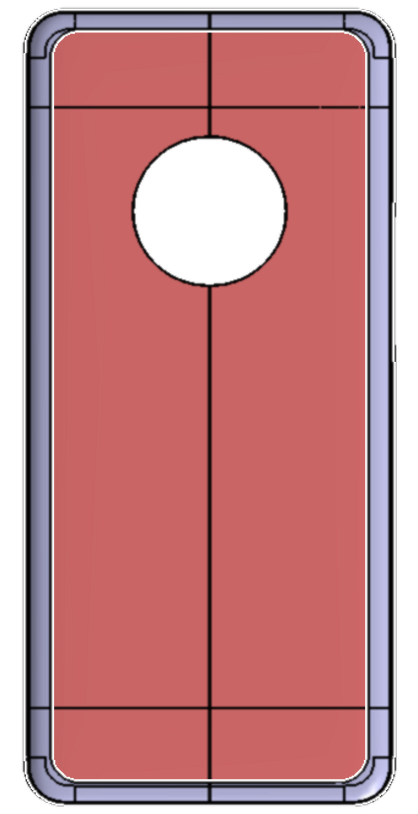

仿真要求说明:计算长边装配间隙G1-G6

手机后盖安装 案例分析(图1)

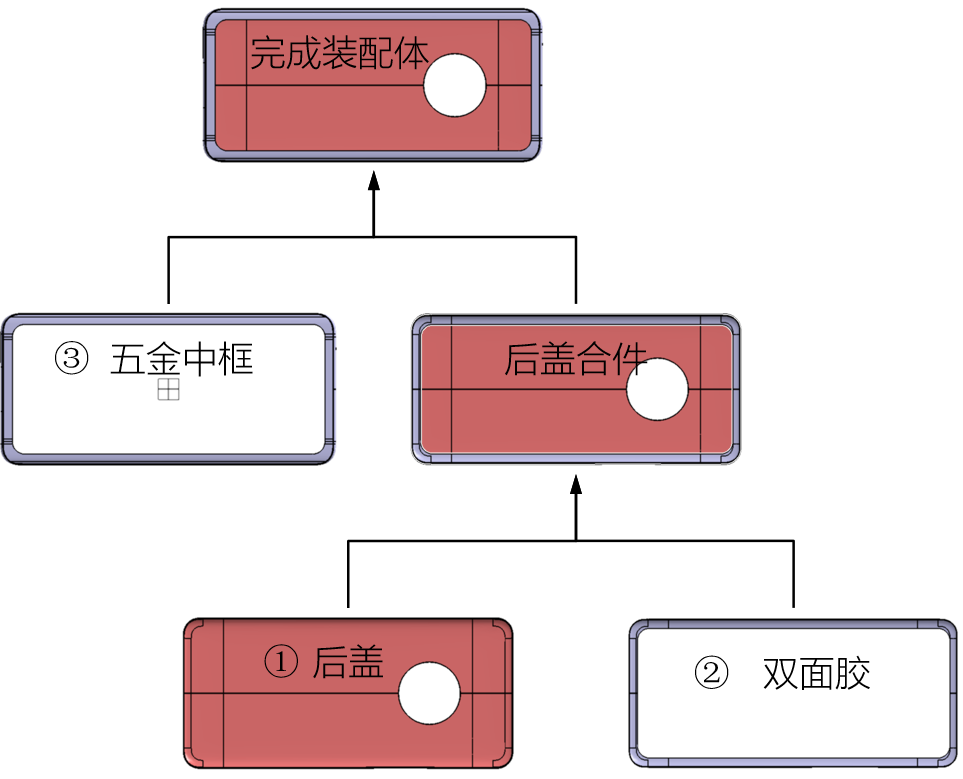

步骤一:首先双面胶②放在一个工装中,外形定位,然后将后盖①放入到工装中,也是靠外形定位。最后将玻璃后盖与双面胶压紧贴合。

步骤二:后盖合件由视觉设备垂直装在五金中框③上,视觉设备重复精度0.07mm。

手机后盖安装 案例分析(图2)

装配分析

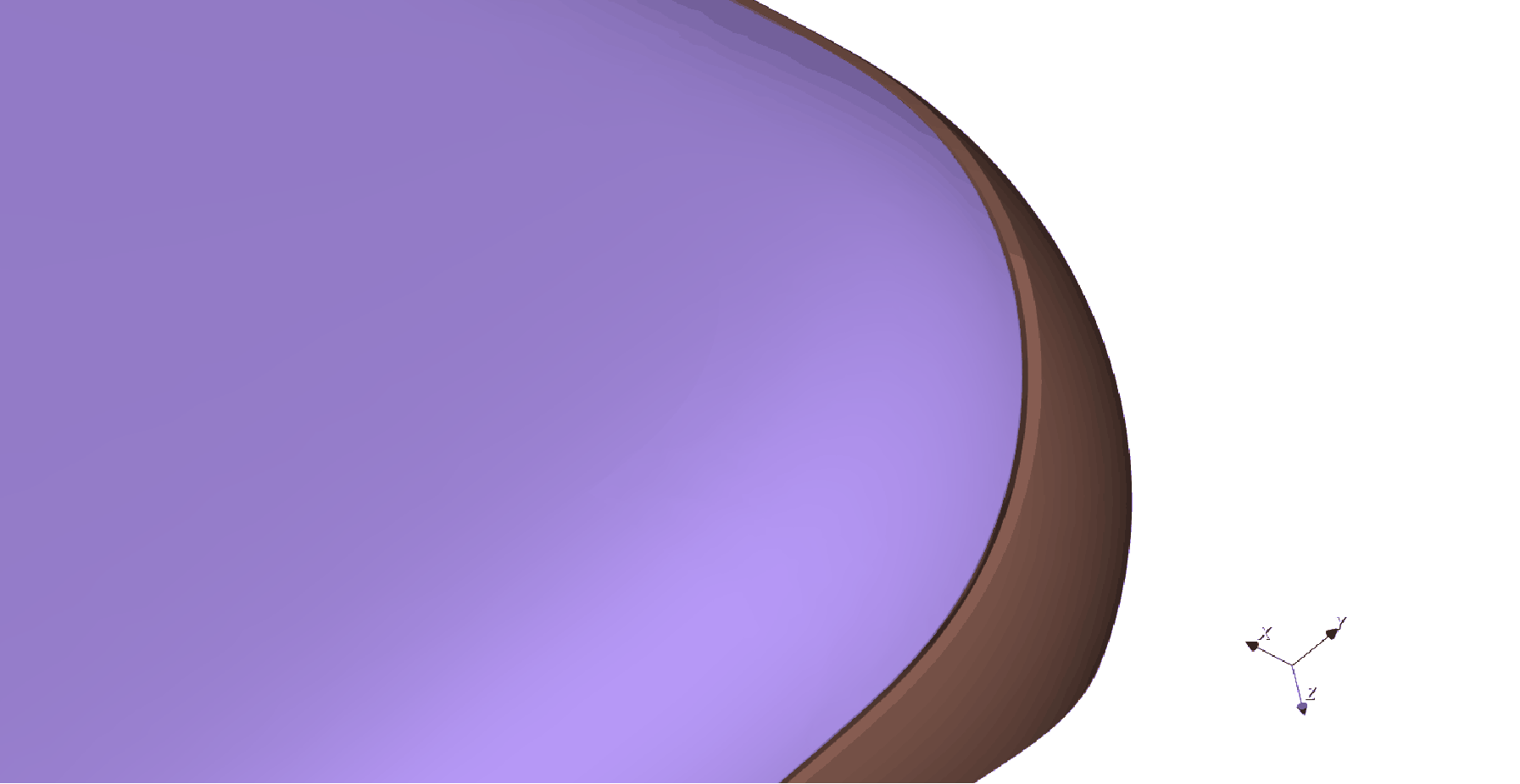

双面胶粘接说明:为柔性材料,弧度可完全自适应玻璃后盖和五金中框,故双面胶的长宽弧度等对缝隙没有影响。但是双面胶粘接之后的厚度对缝隙有影响。双面胶设计厚度0.35mm,粘接后预计压缩为0.33mm~0.35mm。

手机后盖安装 案例分析(图3)

在DTAS3D中,对双面胶的粘接效果可以通过如下两种形式:

1.通过虚拟件将胶带拆分成多段,模拟柔性体的变形。

2.将双面胶与后盖板视为整体,双面胶的厚度公差,直接添加到后盖的安装点上。

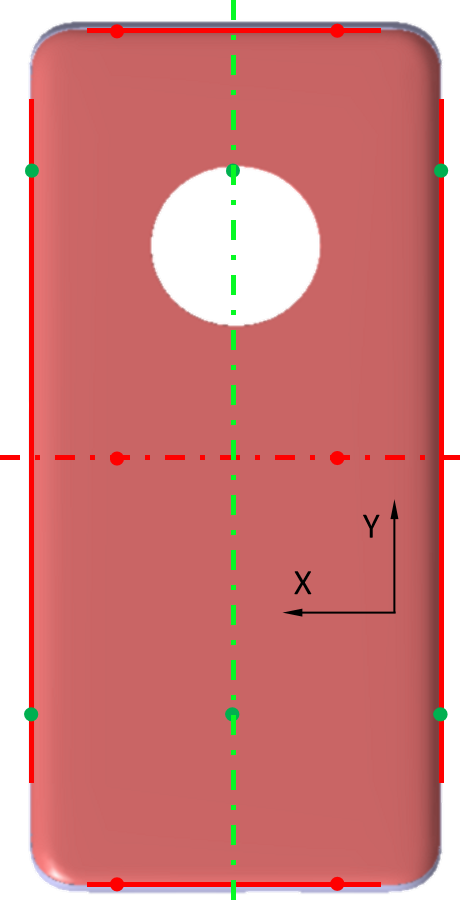

后盖合件安装说明:后盖合件通过视觉装配,每条对齐边选择两点,代表一条边。

四边控制方向为X、Y两个方向。

将视觉设备重复精度±0.07mm,添加到匹配边的公差中,体现视觉定位系统的偏差。

Z方向通过双面胶与中框的粘接点控制。

手机后盖安装 案例分析(图4)

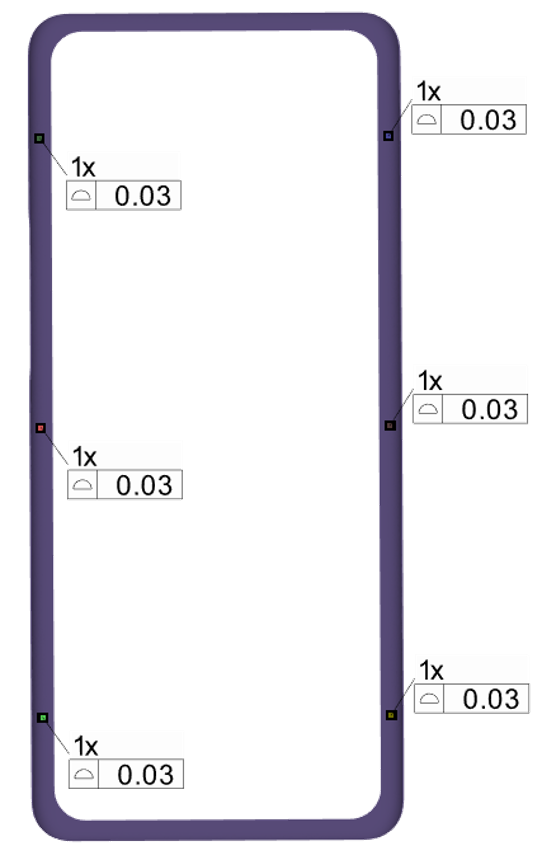

设计公差:

宽度公差± 0.1

长边弧高公差﹢0.12/-0.12

第一步:后盖与双面胶粘胶建模

后盖粘胶:

由于胶带为柔性体,在DTAS3D公差仿真软件中,采用将胶带分割为多段的方式模拟。

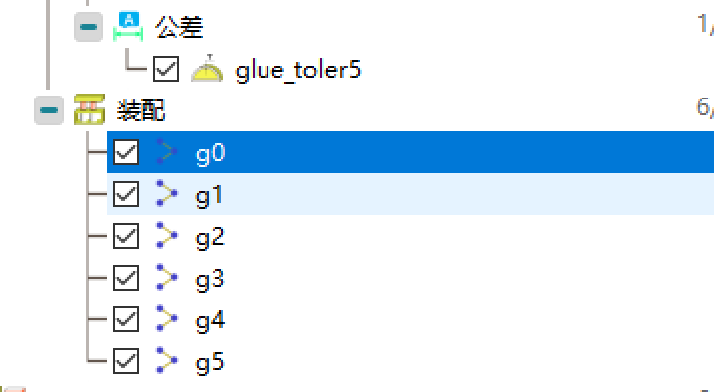

本案例中,将胶带分割为6个分段,每个断面代表一个胶带的分段。

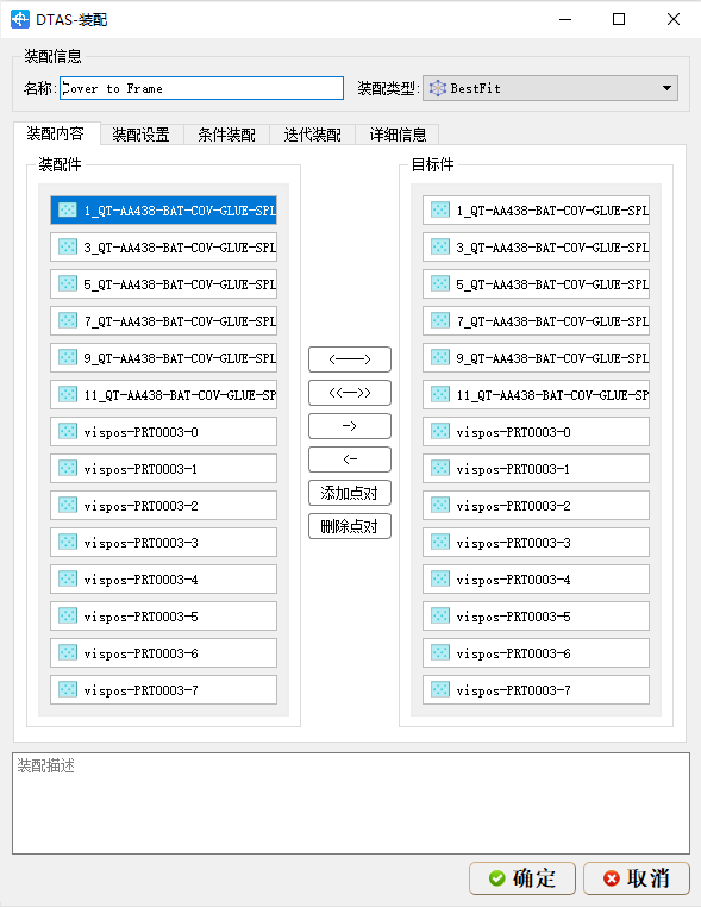

每段胶带分段独立的与后盖使用点点装配,代表胶带与后盖紧密粘接。

手机后盖安装 案例分析(图5)手机后盖安装 案例分析(图6)

第二步:后盖合件视觉装配建模

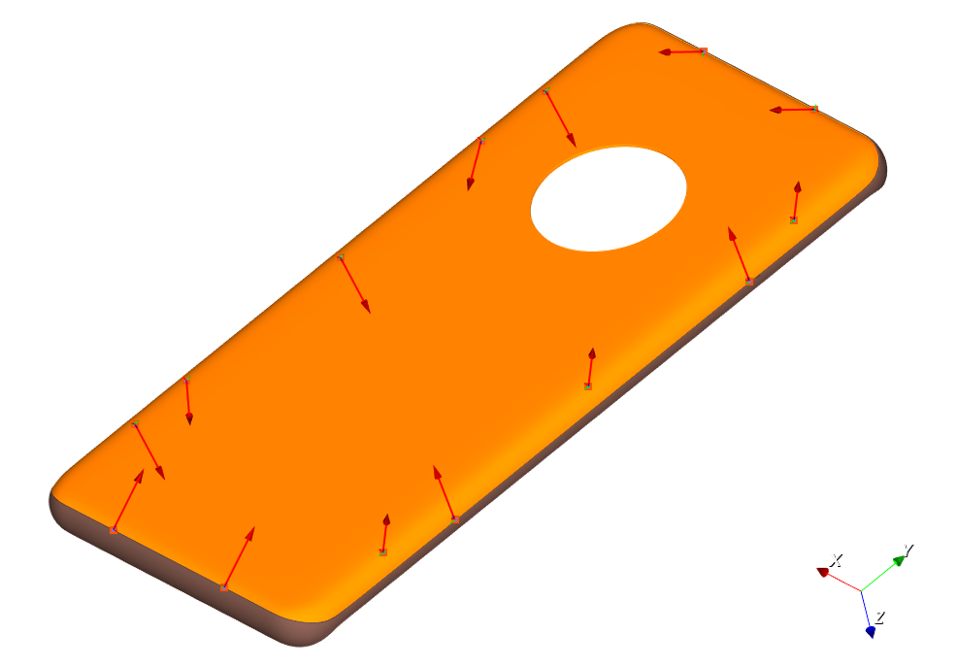

后盖合件采用视觉系统对齐X、Y两个方向。对齐点如图所示。Z向为胶带与中框的粘接面控制,选择6个胶带分段点。

手机后盖安装 案例分析(图7)

手机后盖安装 案例分析(图8)

装配浮动动画

手机后盖安装 案例分析(图9)

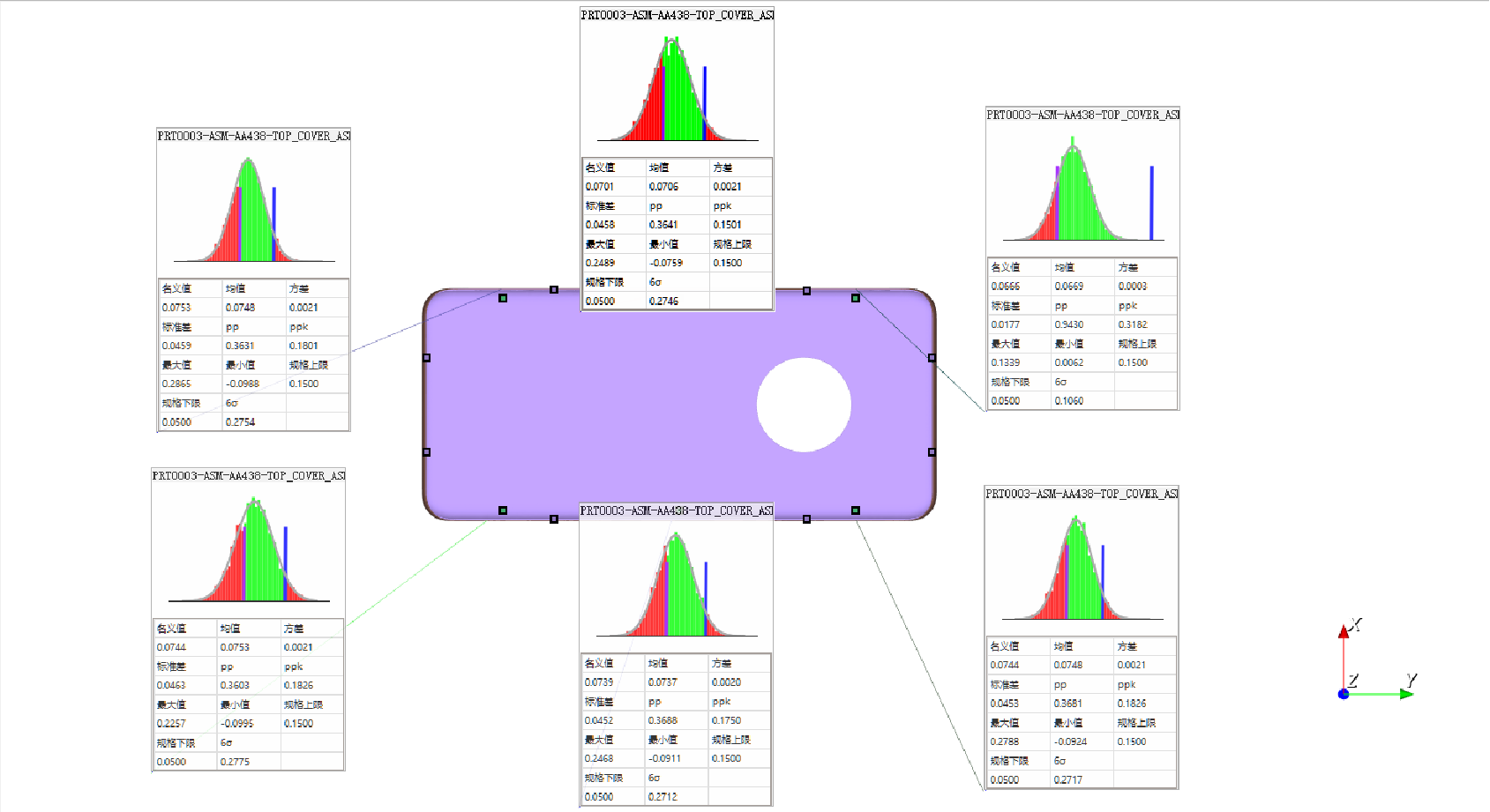

仿真结果

手机后盖安装 案例分析(图10)
