今天我们要给大家分享的是通过DTAS 3D尺寸公差仿真分析软件-如何定义及模拟‘板槽装配-汽车按键公差仿真分析’ ？

进入软件操作前，先和大家聊聊

1.汽车按键装配关注重点？

2. 汽车按键装配实现原理？

3.软件操作演示？

下面我们介绍汽车按键装配- 通过板槽装配实现

汽车按键装配关注重点

•结构定位方面：保证按键模块与面板槽位的精准配合，做好防呆与支撑设计，杜绝跷跷板、松脱、异响问题。

•公差配合结构‌：控制按键与面板的间隙为0.1mm，安装孔位位置度为∅0.2mm，避免装配偏斜、卡滞或外观不均。

•用户体验方面：按键行程、按压力度均匀一致，段差与缝隙控制精致，同时突出关键按键的盲操识别性。

•防呆设计方面：通过设计非对称的板槽布局，使按键模块只能以唯一正确的方向装入，从源头杜绝装配错误。

汽车按键装配实现原理

•几何约束定位：利用面板上的凹槽与按键模块上的凸起进行配合，通过尺寸链设计，限制模块在X/Y平面的平移和旋转。

•装配导向引导：在装配过程中，槽的结构能够引导按键模块顺畅、准确地进入预设位置，简化装配过程。

•垂直方向支撑：槽的底部或侧面提供支撑力，承受按键按压时的垂直载荷，防止模块下陷或产生“跷跷板”现象。

汽车按键装配实现原理

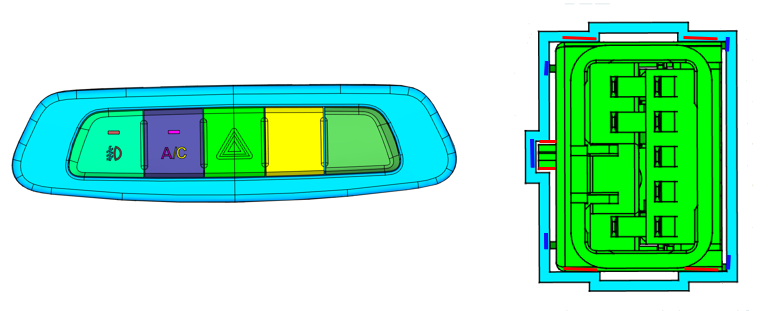

按键在面板中的定位，如图，对应特征建立规则：

左右对称（标红）处建立板槽特征；左右不对称（标黄）处建立辅助面特征

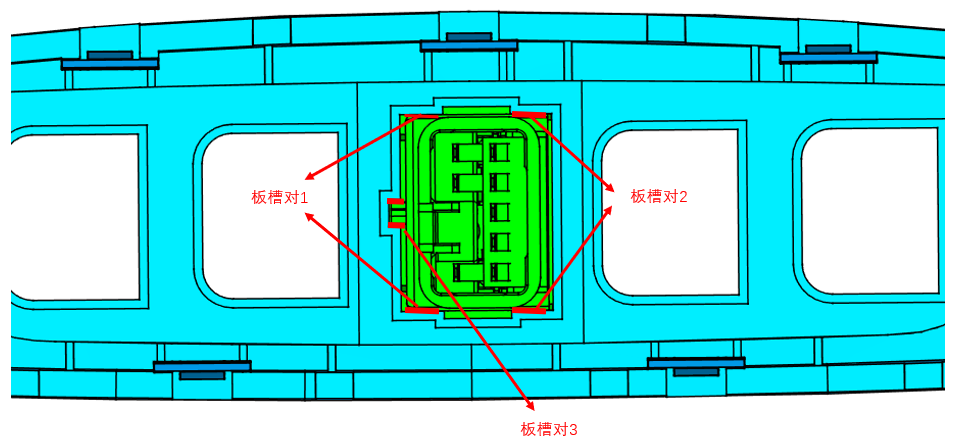

3处板槽对建立如下：

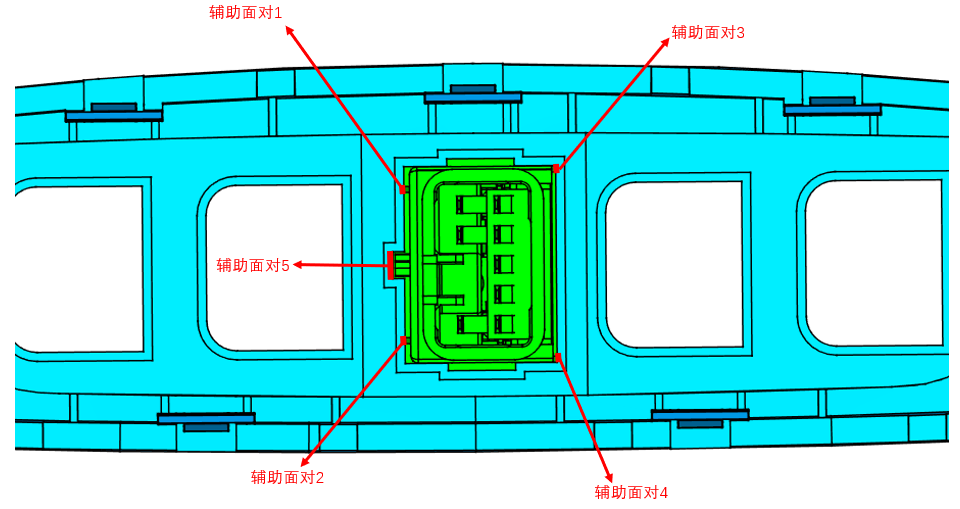

5处辅助面对建立如下：

软件操作：板槽装配-汽车按键尺寸公差仿真分析在DTAS中如何实现 ？_哔哩哔哩_bilibili

DTAS 3D 板槽装配-汽车按键公差仿真分析总结

DTAS 3D通过板槽装配，可验证按键与槽体的配合间隙、位置度是否满足设计要求。
